進化してるバッテリー充電器





こちらは、XTAR(エクスター)社のバッテリー充電器になります。充電

器は、他も持っているのですが、リフレッシュ充電ができる製品が欲

しかったので購入してみました。



特筆すべきところでは、充電池の内部抵抗が測れるということなので、

充電池の劣化の具合?などの判断に役に立つようです。電池のことは

詳しくないけど、便利な製品のようです。

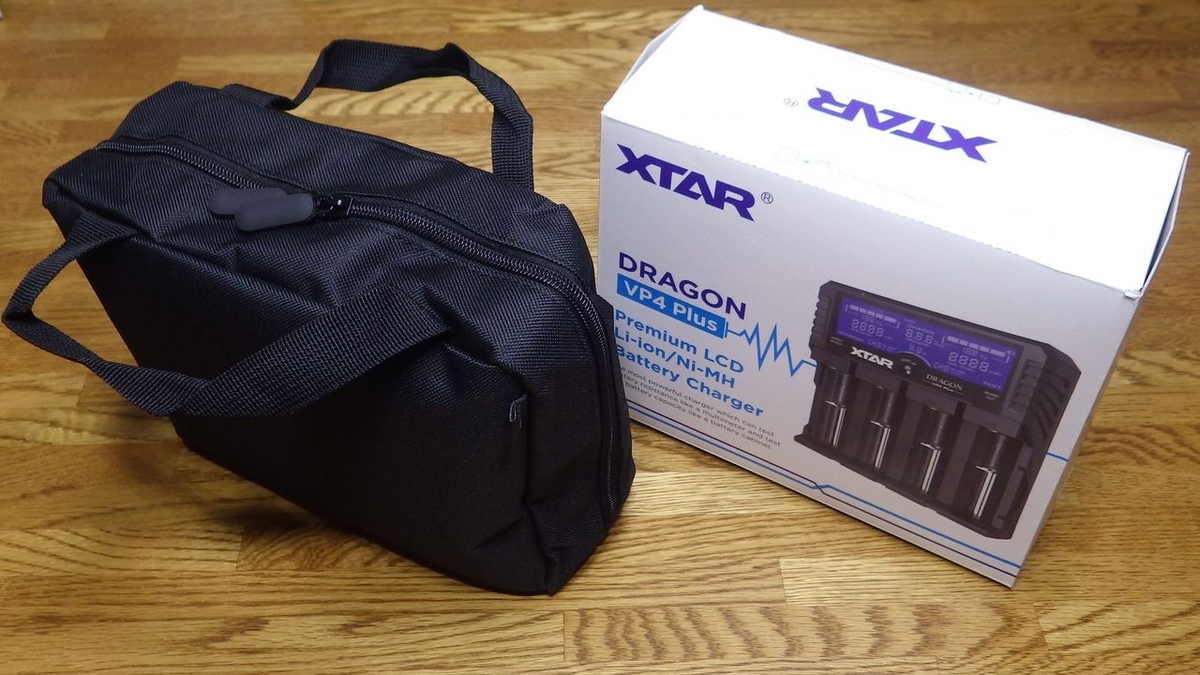

箱から出すと収納袋が出てきます。収納袋は、大きめなので別の充電器

なども一緒に入ります。





XTAR(エクスター) DRAGON VP4 Plus

入出力定格:DC 12.0V 3.0A

動作温度:0-40℃

寸法長さ158mm×幅147mm×高さ40mm

重量:345g



【対応バッテリー  3.6V/3.7V 】

Li-ion (リチウムイオン電池)、IMR (リチウムマンガン電池)

INR (リチウムニッケル電池)、ICR (リチウムイオンコバルト電池)

10440 14500 14650 16340 17335 17500 17670 18350 18490 18500

18650 20700 21700 22650 25500 26650 32650

Ni-MH (ニッケル・水素充電池)、Ni-CD (ニッケル・カドミウム蓄電池)

単6(AAAA)、単4(AAA)、 単3(AA)、Aサイズ、サブC(SC)、単2(C)、単1(D)

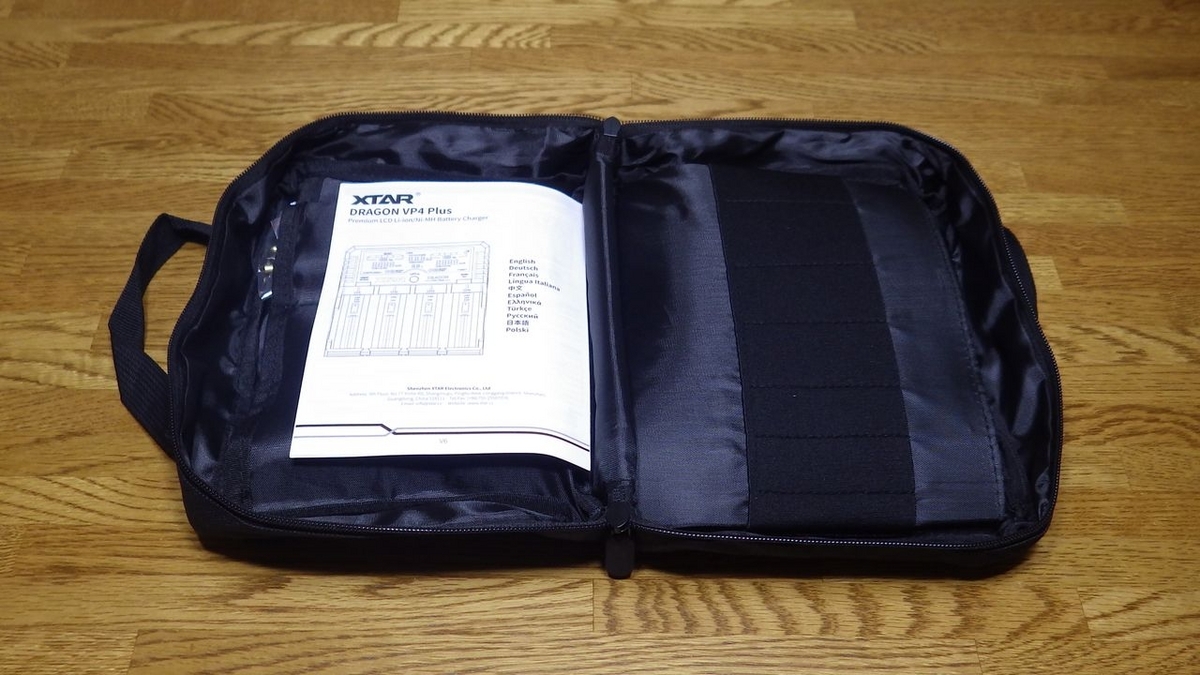

収納袋を開くとこんな感じです。右側に本体が入ります。

(本体入れるの忘れてた・・・)

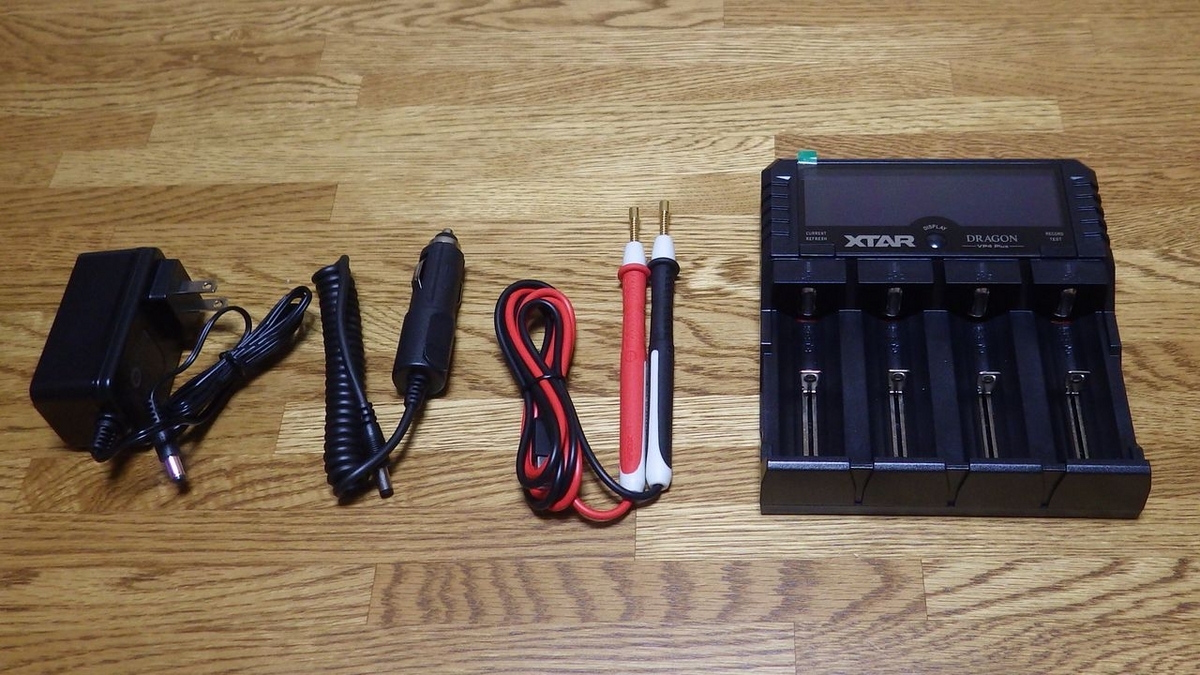

右から  ACアダプター、シガー用コード、テスタープローブ、本体

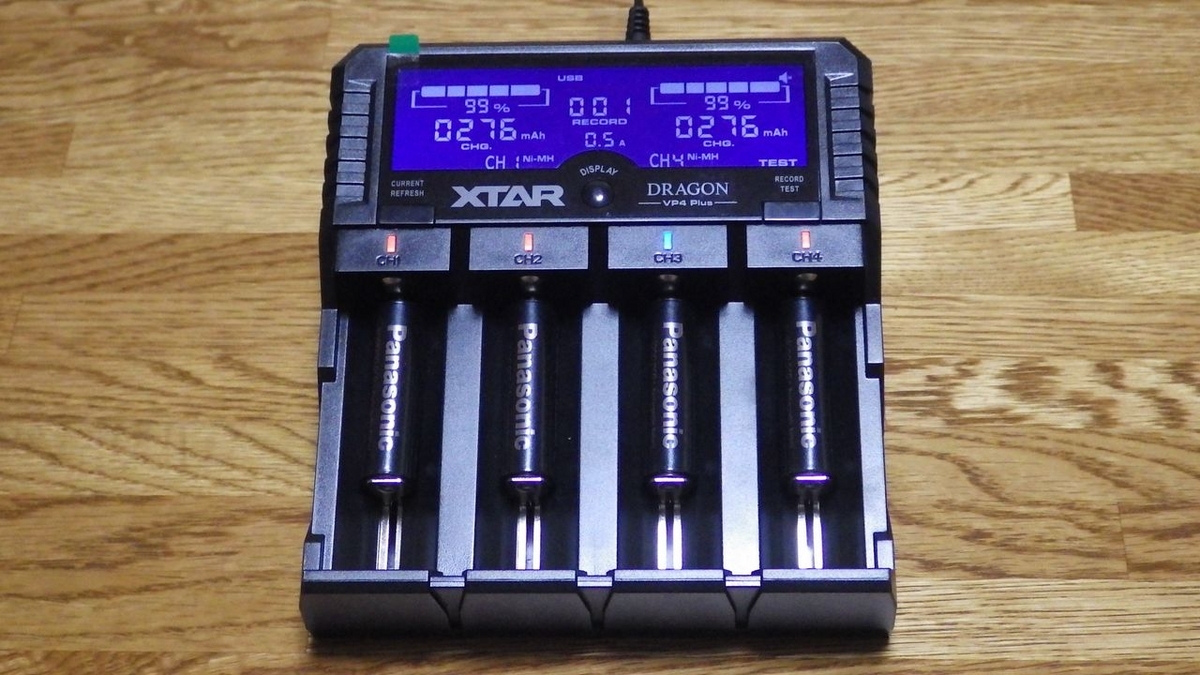

充電してみるとこんな感じです。

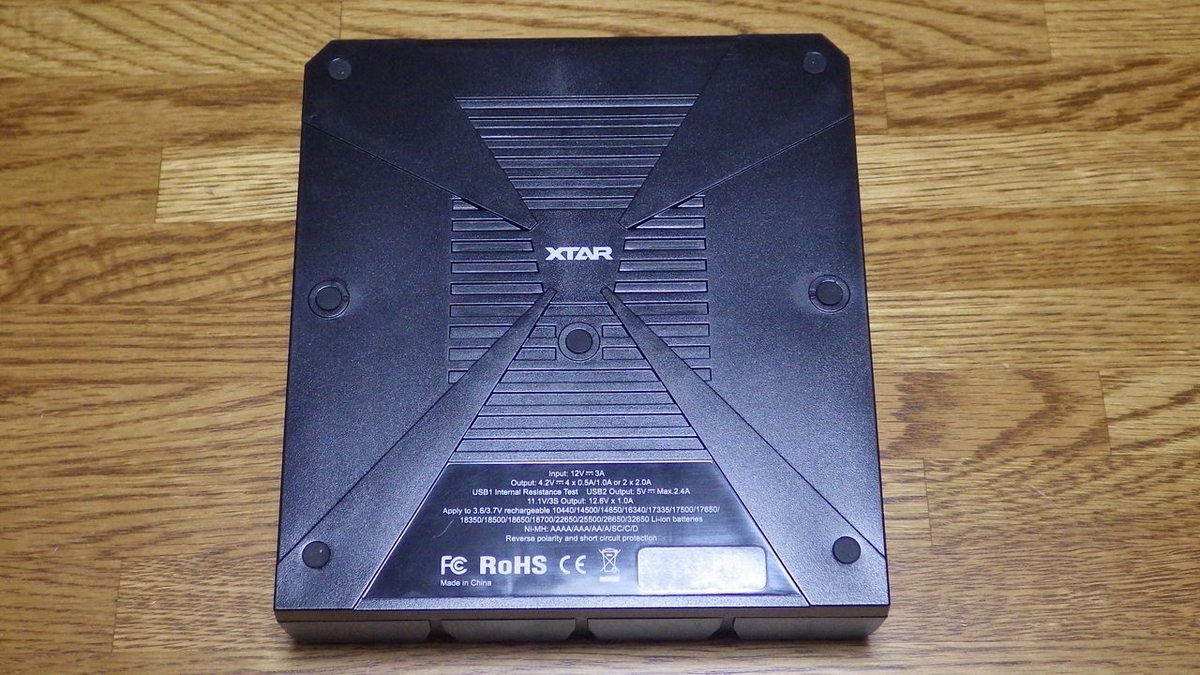

裏は、こんな感じです。

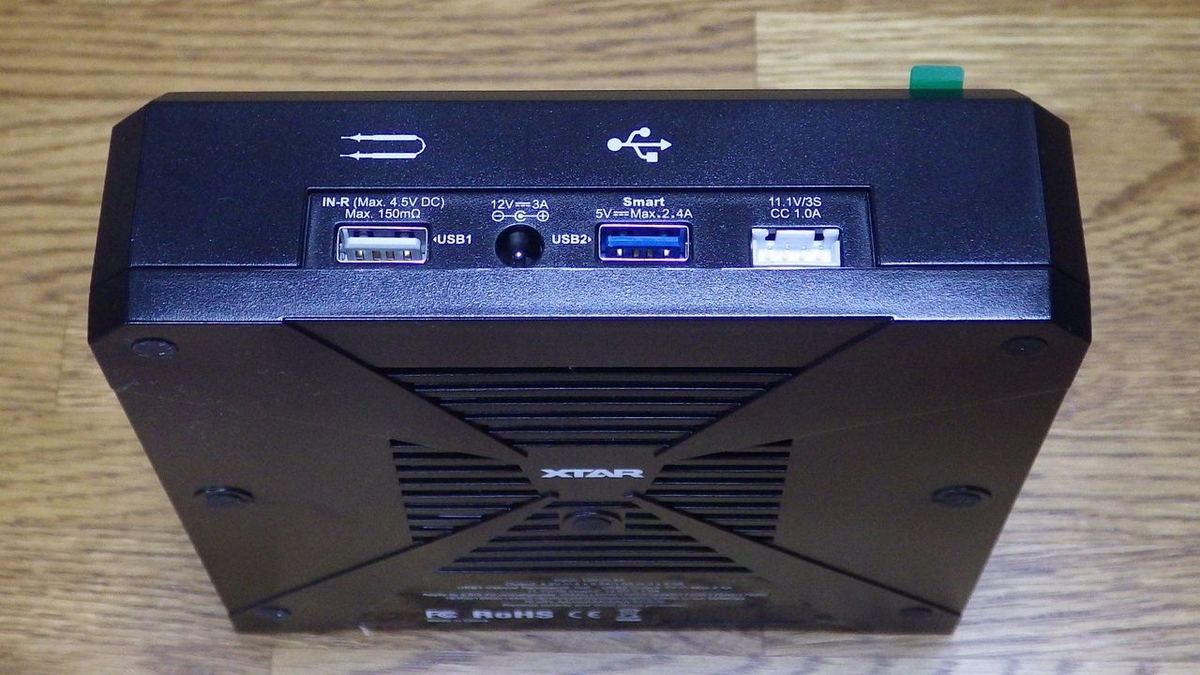

上の部分は、テスタープローブの差込やAC入力、USB出力があります。

他に11.1V、3セルバッテリー用の差込があります。



3セルバッテリーとは、ラジコンなどに使われるバッテリーのようです。

よく使われる方には便利?かもしれません。

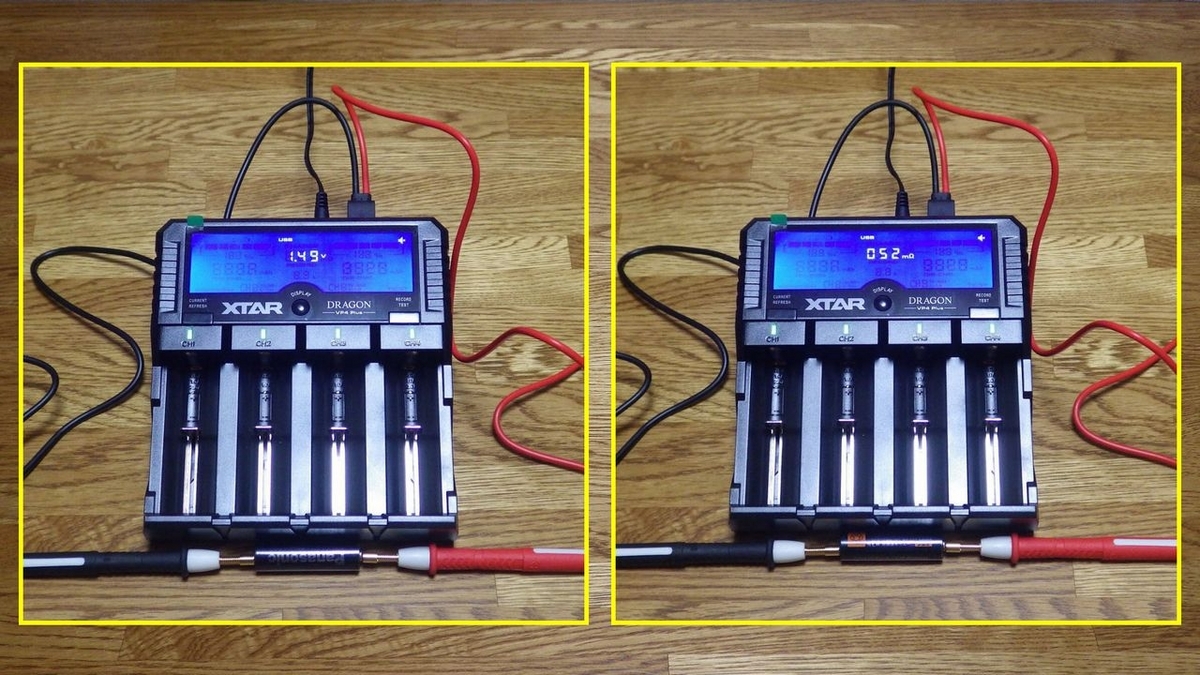

右:電圧測定  左:内部抵抗測定


電圧や内部抵抗を測定している様子です。テスタープローブを充電池の

プラス極とマイナス極に当てると、電圧と内部抵抗が交互に表示されます。



エネループなのど充電池の内部抵抗の記事を調べてみると概ね内部抵抗が

100mΩ以下であれば特に問題ないとされていました。ちなみに200mΩ~

300mΩでは、充電器によっては、充電できない機器もあるようです。



内部抵抗が大きくなるとどうなるのか?ってことですが、簡単に説明しま

すと、内部抵抗が大きくなると電流が流れにくくなります。その結果、出

力電圧が下がるようです。



内部抵抗の影響で出力電圧が下がると、機器の使用可能な電圧以下になっ

てしまい、結果的に使えなくなるということです。



極端な例ですが、以下のような関係にあるようです。

(エネループなどの充電池の場合)



■内部抵抗と出力電圧の関係 (電流が1Aの場合)

電圧(V) 内部抵抗(mΩ) 電流 (A) 出力電圧 (V)
1.3 300 1 1
1.3 200 1 1.1
1.3 100 1 1.2



■内部抵抗と出力電圧の関係 (電流が1.5Aの場合)

電圧(V) 内部抵抗(mΩ) 電流 (A) 出力電圧 (V)
1.3 300 1.5 0.85
1.3 200 1.5 1
1.3 100 1.5 1.15



内部抵抗が高くなると電気の損失もありますが、出力される電圧も下がっ

てしまいます。電流が多くなるほど、出力電圧に影響します。



パナソニックエネループ用の充電器には「買い替え目安診断機能」が

搭載されている機種もあるので、劣化状態を知ることができるようです。



知識不足なので、詳しく説明できないのですが、どういった基準で買い替

え目安が判断されているのか気になるところです。



ほかにも「DRAGON VP4 Plus」の機能的な紹介もしたいところなのですが

参考になる動画もありますので、この辺にしておきます(笑)



エネループの内部抵抗に関しても、説明できるようになったらブログにて

追記したい思います。



ということで今回は、ここでおわりになります。

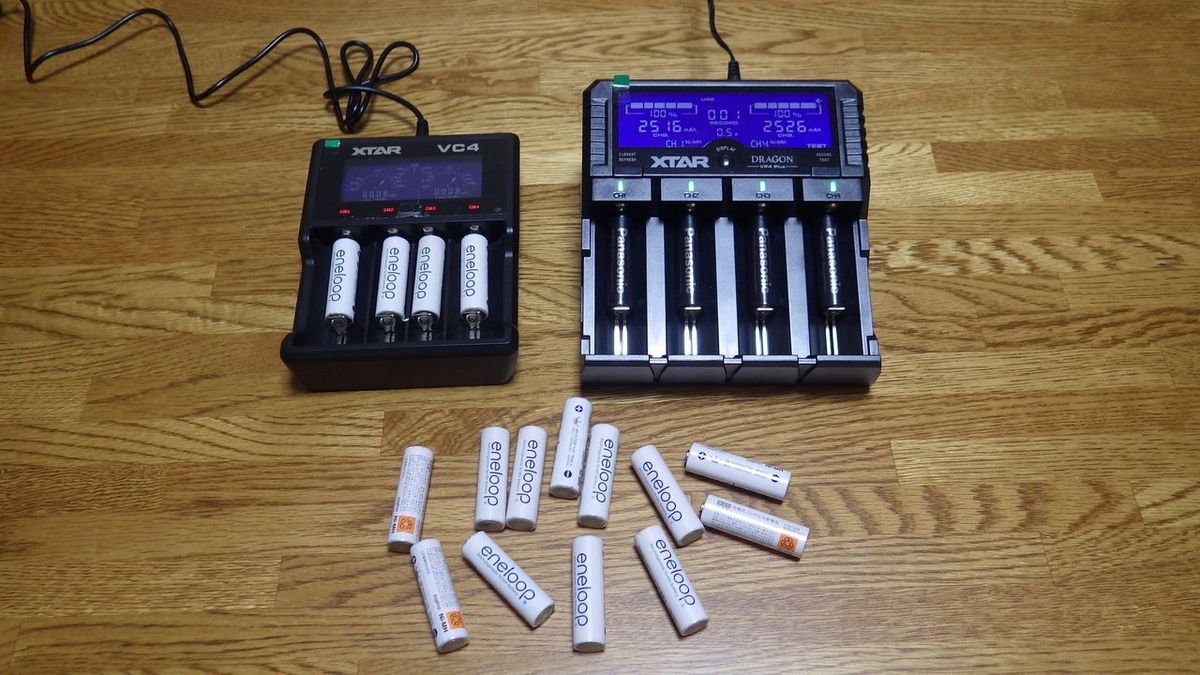

(左) XTAR VC4     VC4に無かった「リフレッシュ充電」が便利です。





 サトシの趣味部屋 様の動画です。 ( 最高級リチウムイオン充電器 )



 Zoep Fabrication《ぞえぴ》 様の動画です。 ( リチウムイオン電池の劣化 )



最後まで 読んでくれて ありがとうございます。



また見てね~









(*´∀`)。o○  充電池の世界って奥が深いのです。
