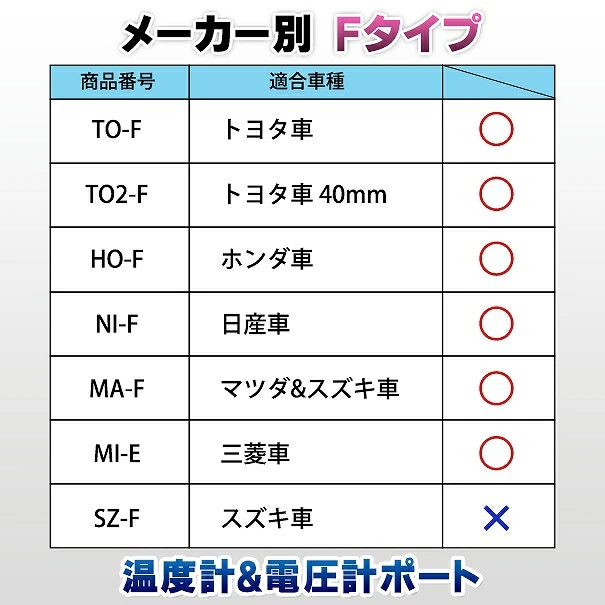

今回は「温度計＆電圧計ポート」の話です。この製品は、主にトヨタ、ホンダ、マツダ車などの純正サービスホール（空きスイッチパネル）に埋め込んで使用する増設アクセサリーになります。
デザインは車種専用設計のパネル形状なので、純正品のようなフィット感で取り付けられます。すべての車種に対応するわけではありませんが、空いているスイッチパネルを活用して、ちょっとしたドレスアップを楽しむのも良いかもしれません。
ということで、さっそくご紹介です。
↓ これです
■ ファクトリーダイレクト (FactoryDirec) 温度計＆電圧計ポート
● 型番：usb-ho2-f
● 材質：ABS樹脂(本体)

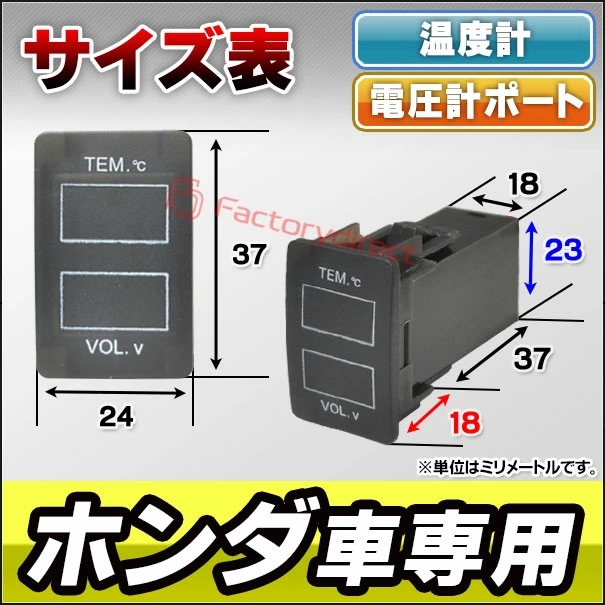

● 寸法：37mm×24mm×55mm

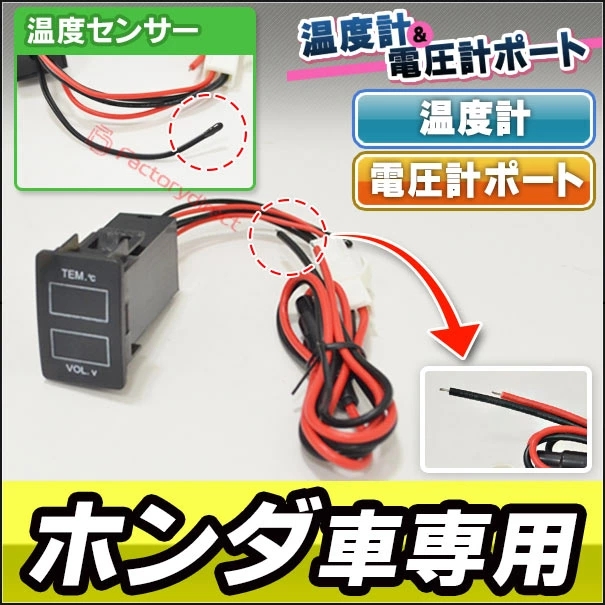

温度・電圧ともに日本仕様で、下1桁まで表示されます。説明書は特に同梱されていませんでしたが、配線はプラス（＋）とマイナス（－）の2本のみです。バッテリー上がりやショートを防ぐため、プラス（＋）は常時電源やバッテリーには直接接続しないように、という注意書きが販売サイトにありました。
出典：楽天
出典：楽天
出典：楽天
出典：楽天
車のヒューズボックスから電源を取るために、「低背ヒューズ電源」を用意しました。使うのはヒューズと電線のみです。

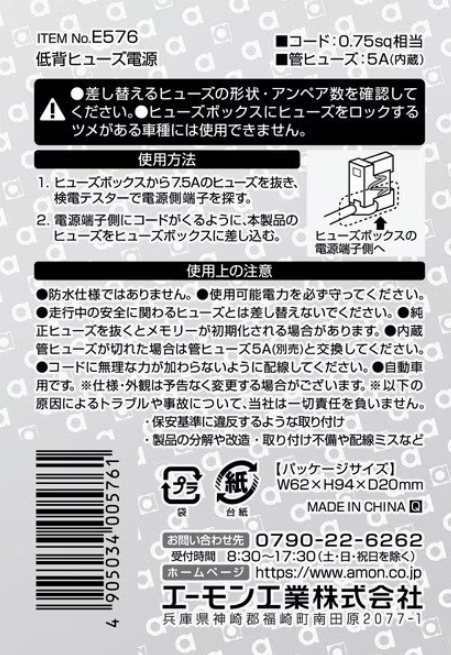

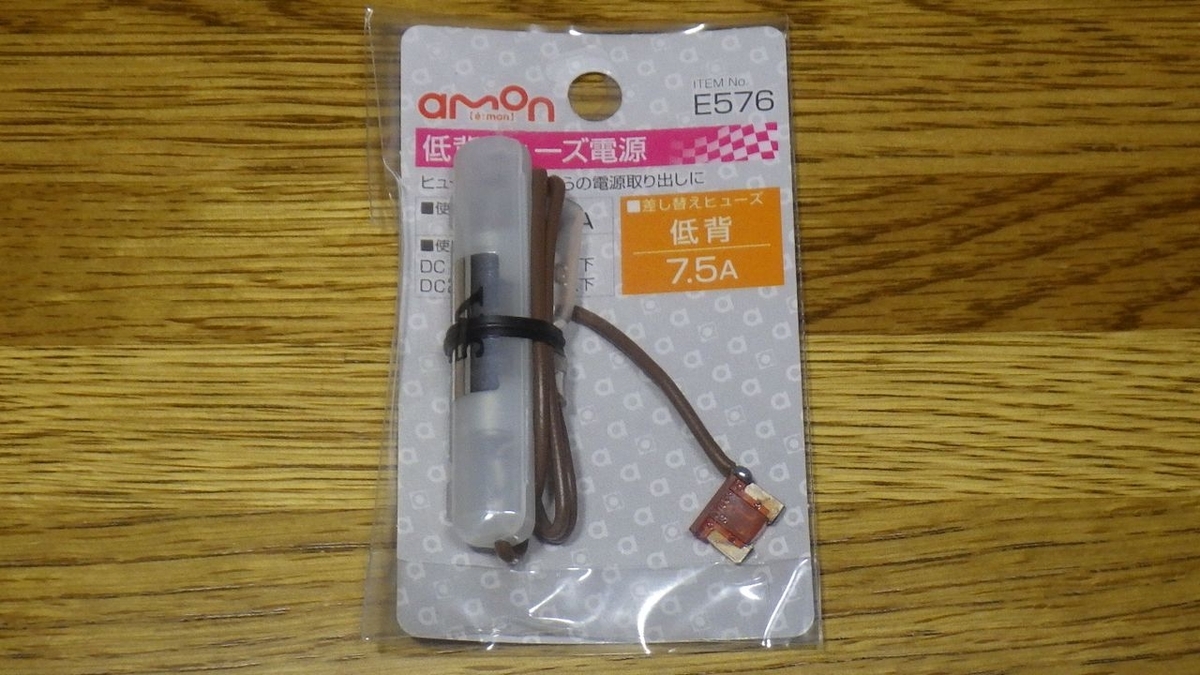

■ エーモン工業 (amon) 低背ヒューズ電源
● 品番：E576
● 付属コード：AVSS 0.75sq
● ヒューズ交換用：7.5A
● 管ヒューズ：5A
● 使用可能電力：DC12V60W以下 / DC24V120W以下
出典：ヨドバシカメラ

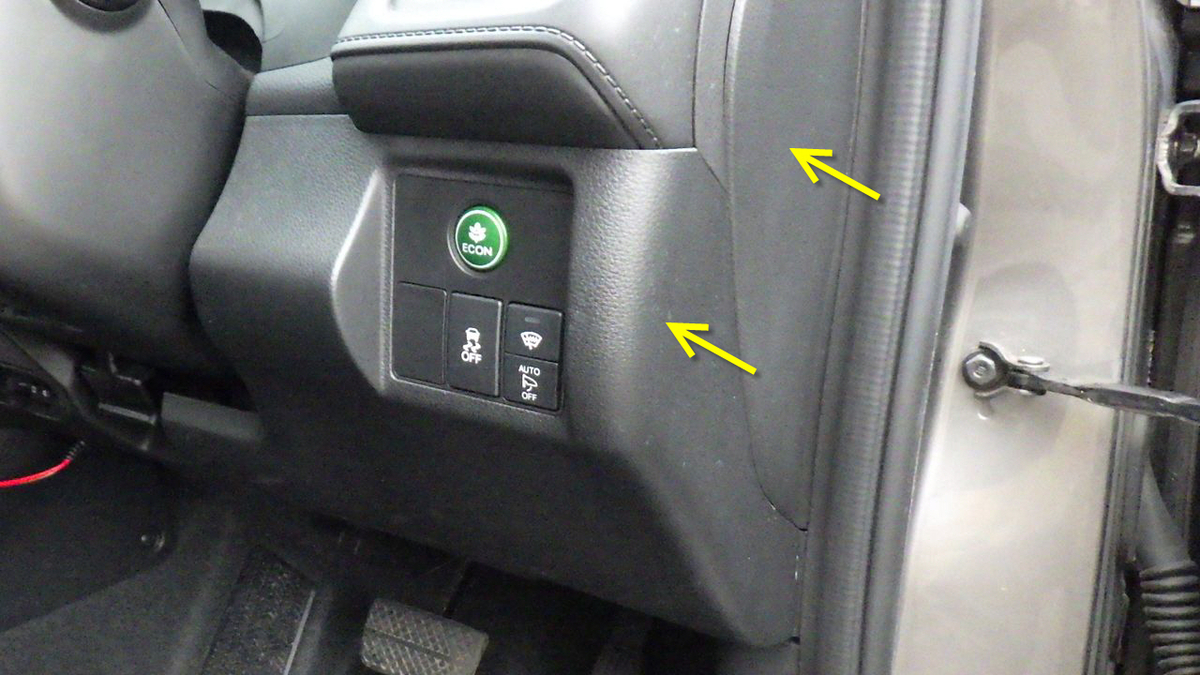

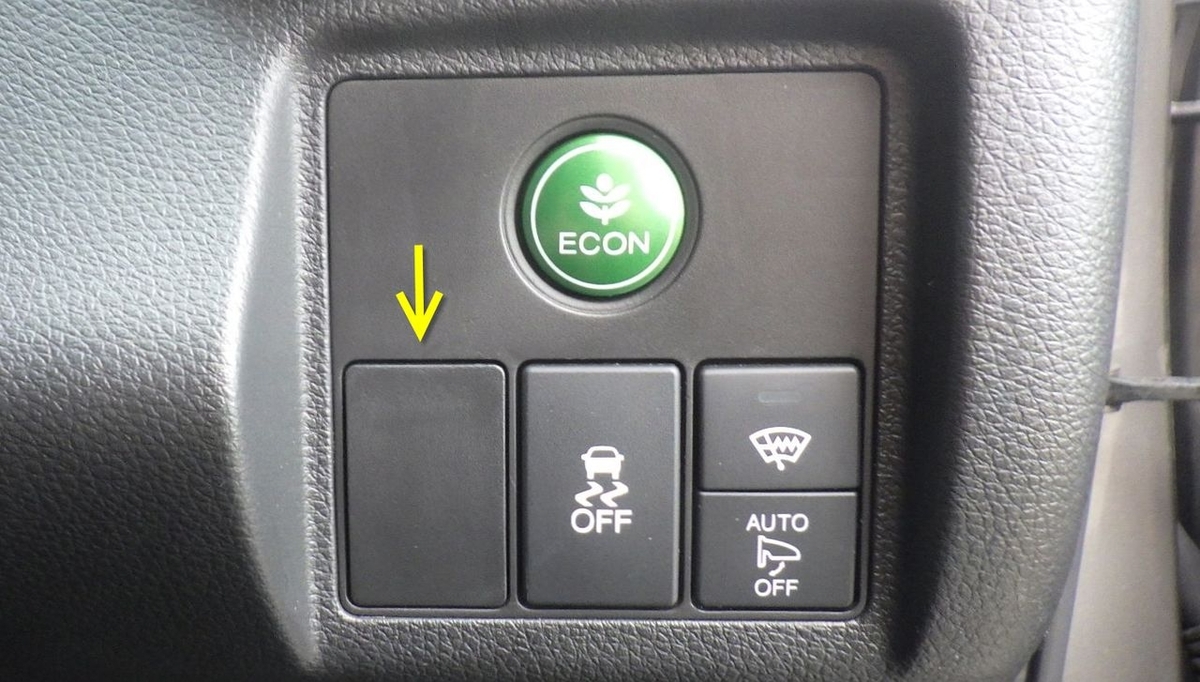

「温度計＆電圧計ポート」は、ここに取り付けます。

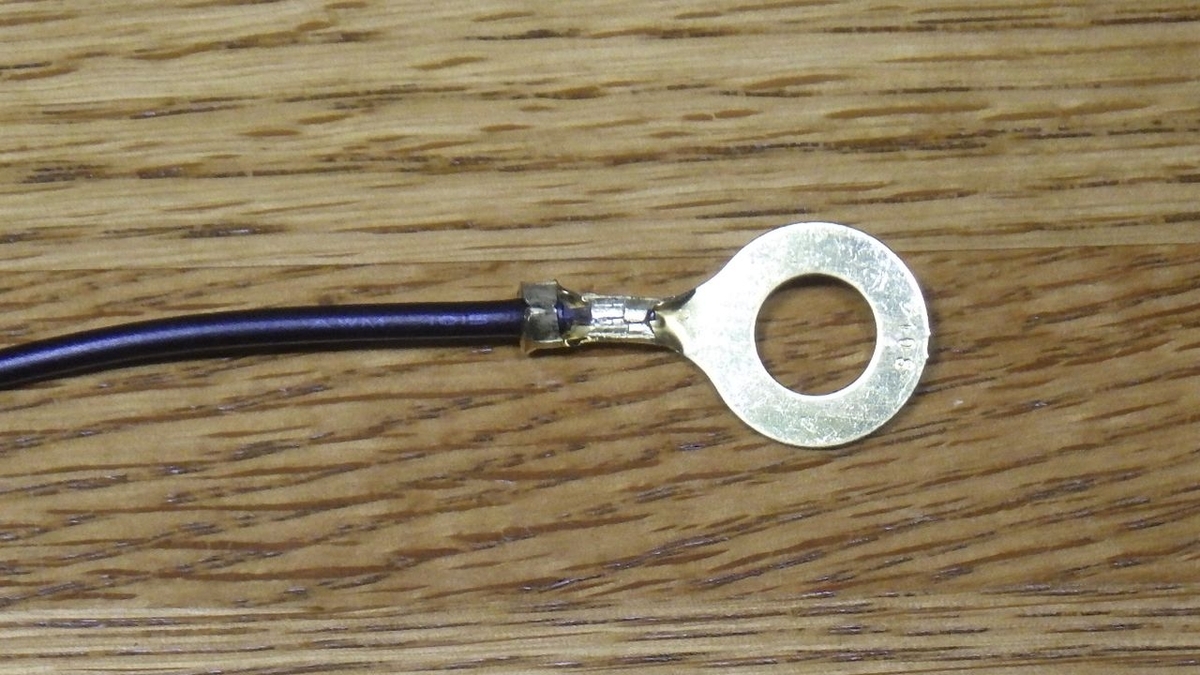

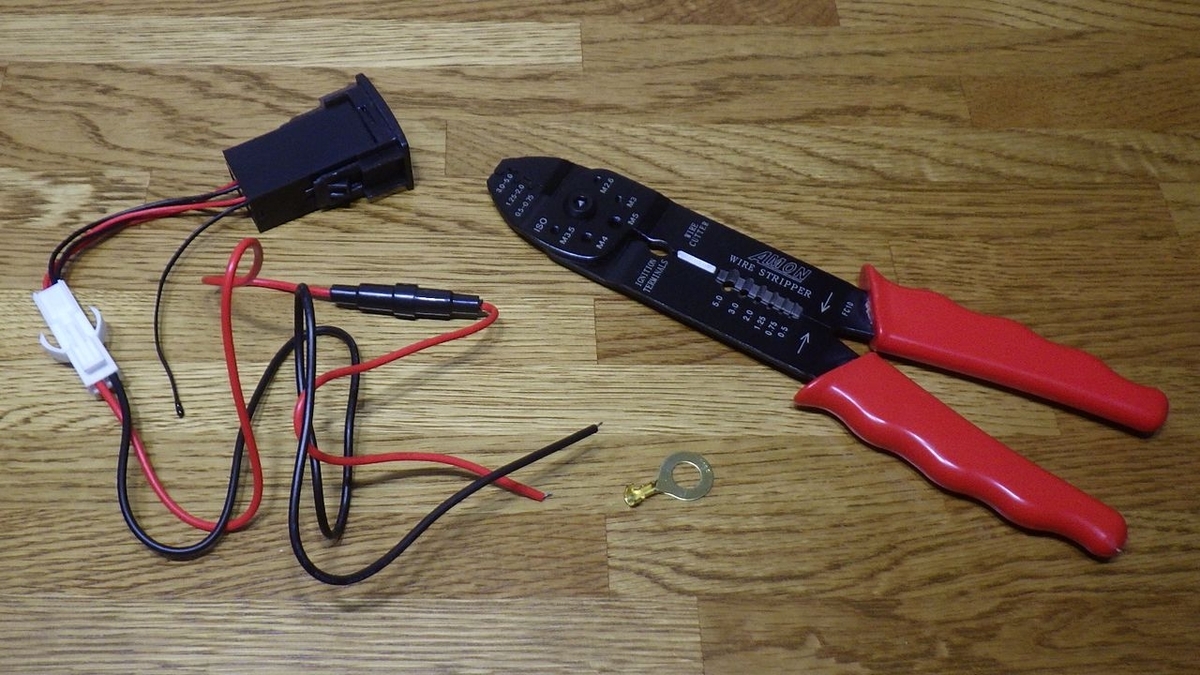

マイナス側に端子を付けます。ボディアース用です。
工具で圧着したのですが心配だったので、後ではんだで補強しました。

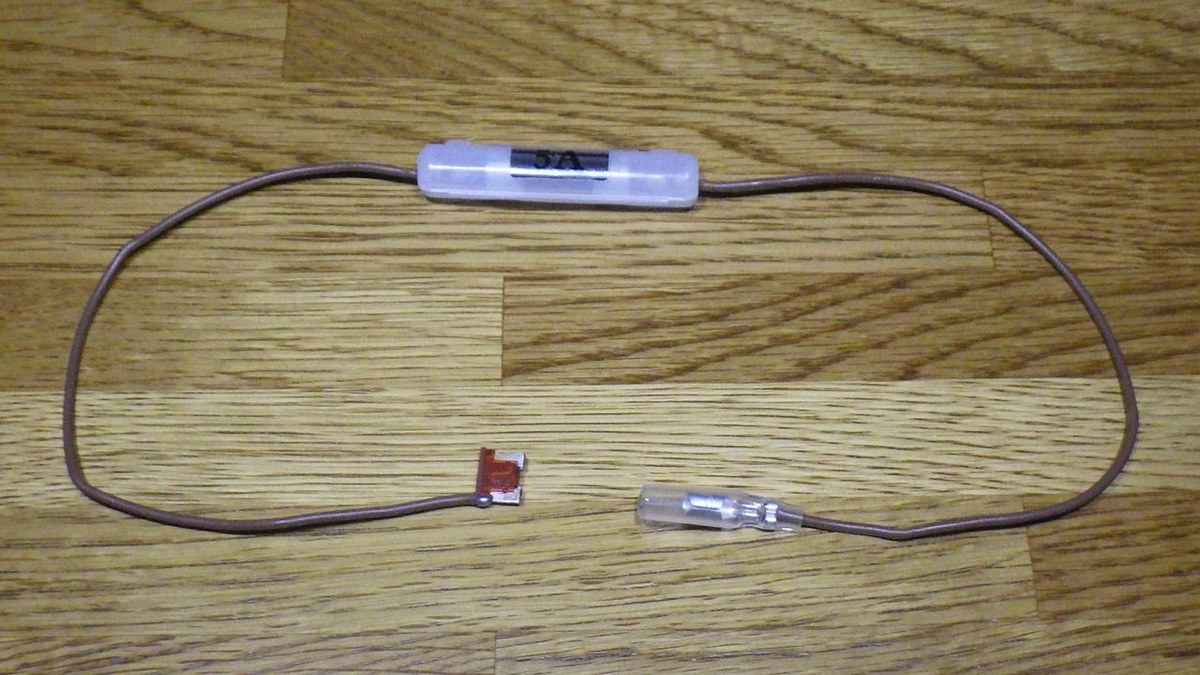

低背ヒューズ電源です。

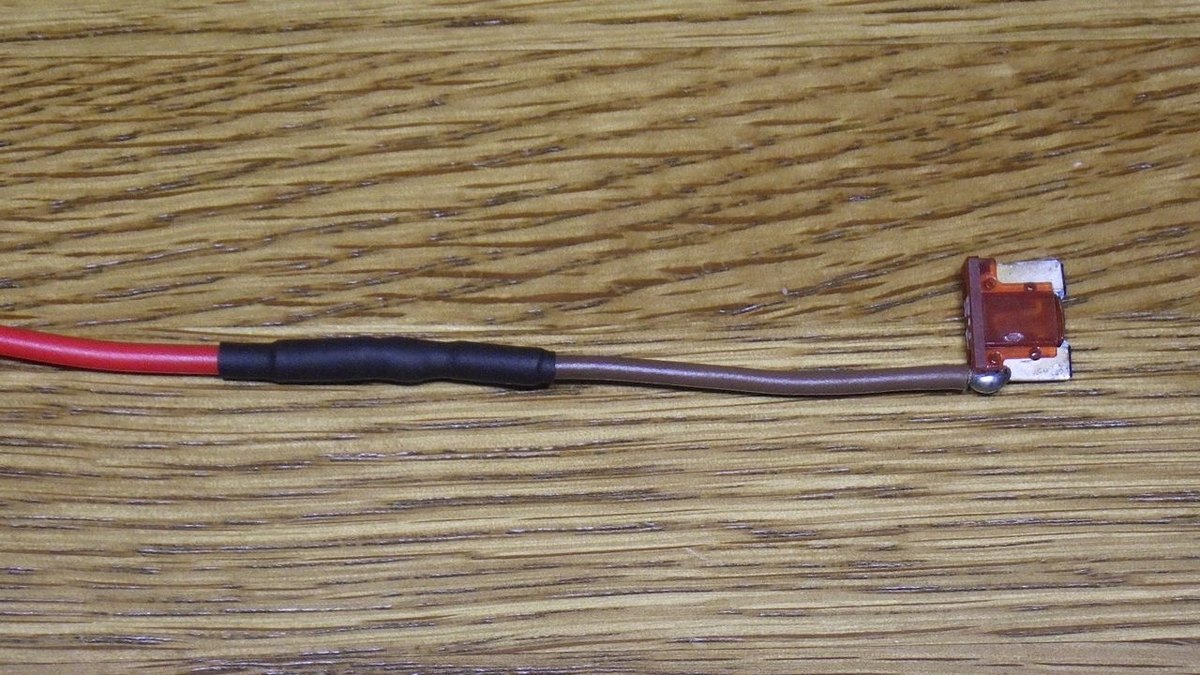

ヒューズ部分を切ってつなぎました。器用な方は、ヒューズに直接はんだ付けしても良いですね。

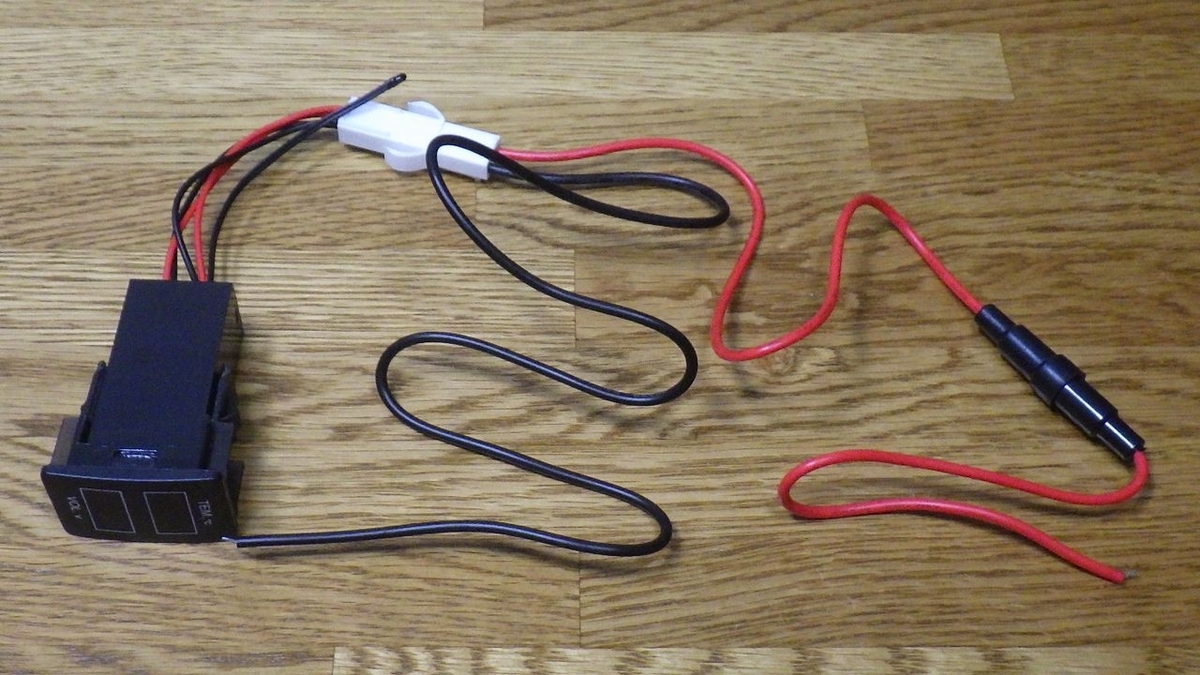

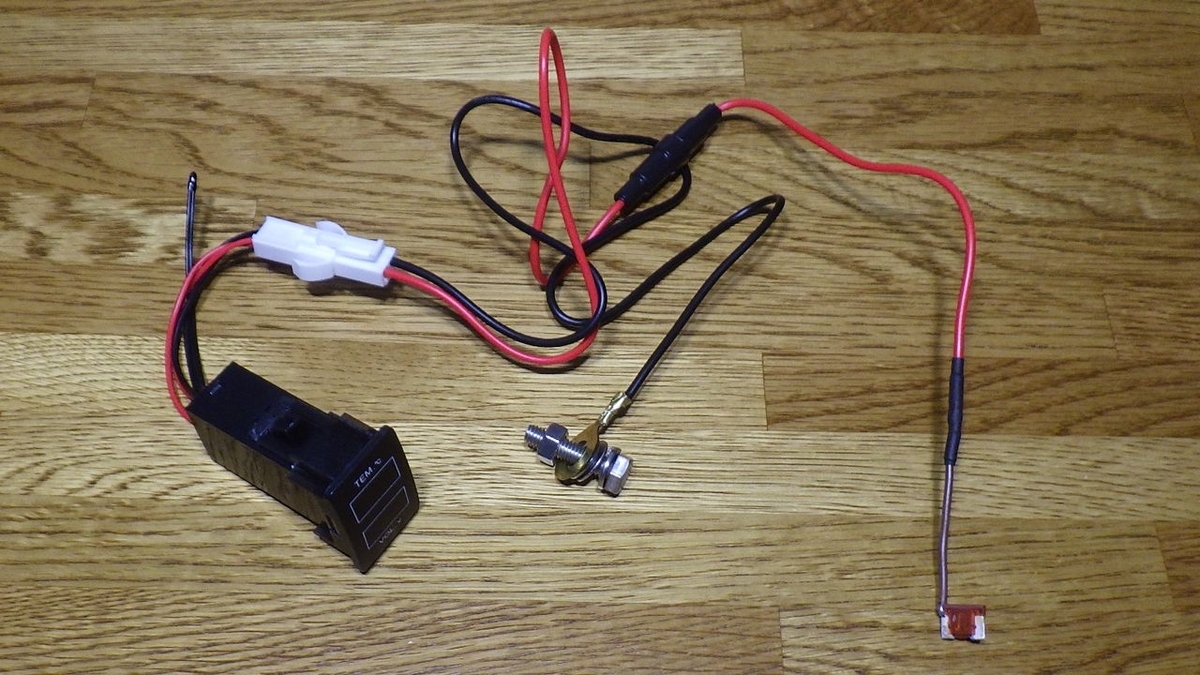

これで準備ＯＫ。
あとはパネルを外して取り付けるだけです。
この部分にアースを取っていた方がいたので、マネします。
「温度計＆電圧計ポート」を取り付けます。

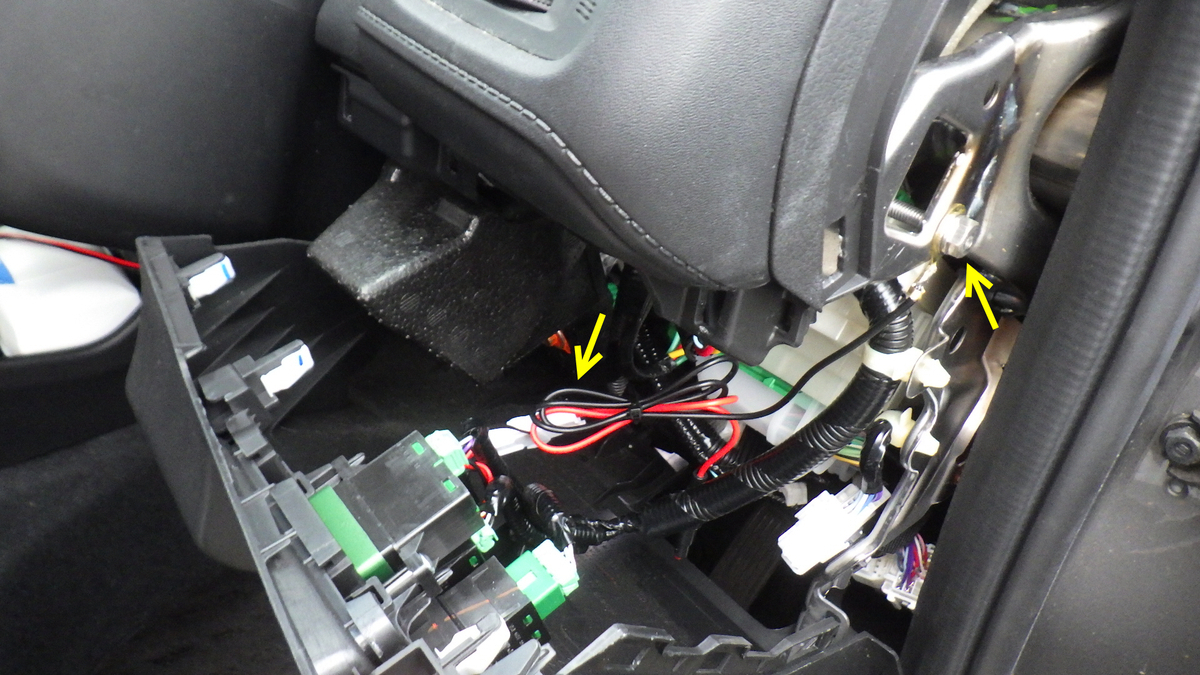

配線はこんな感じ。

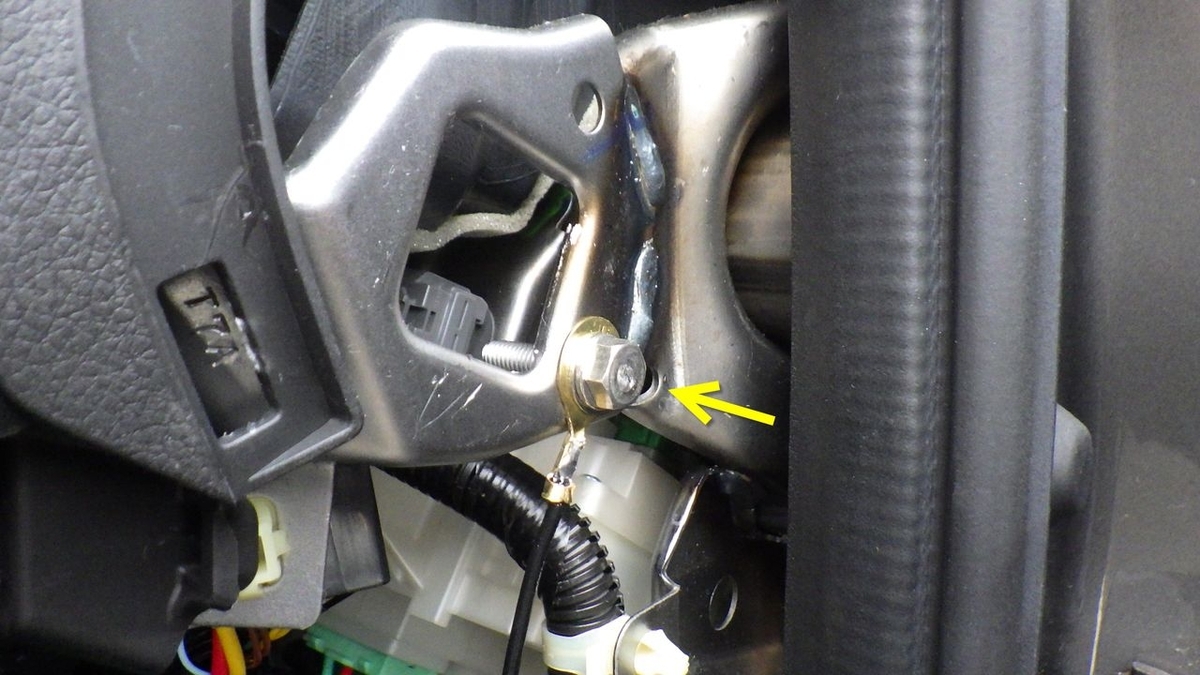

アースはここに付けます。家にあったボルトを使ったので少し長めです。

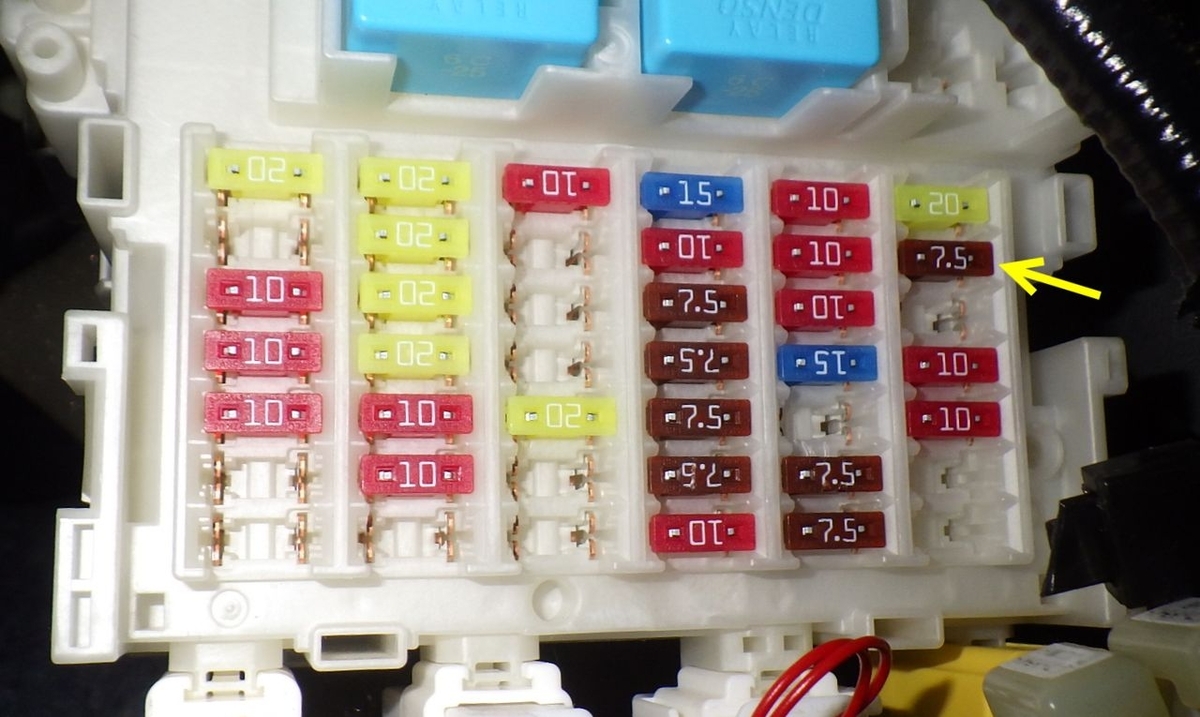

運転席側のヒューズボックスＡです。 ハンドル右側のインパネの奥にあります。下から確認できます。
出典：本田技研工業株式会社

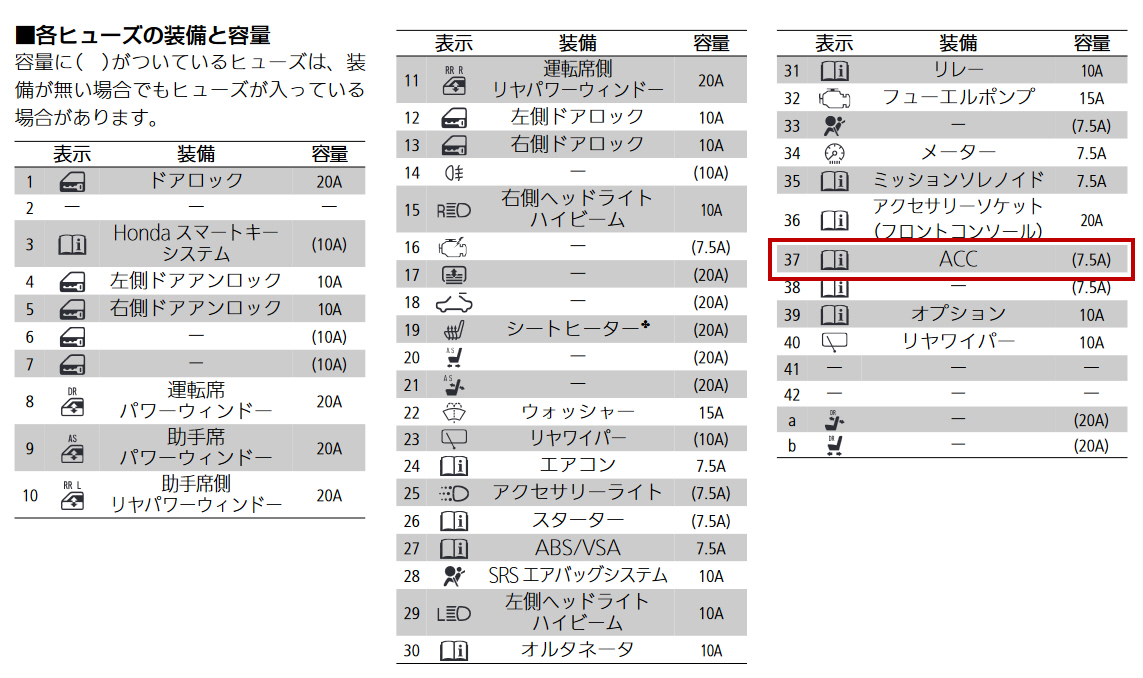

「ACC 7.5A」を使って電源を取ります。

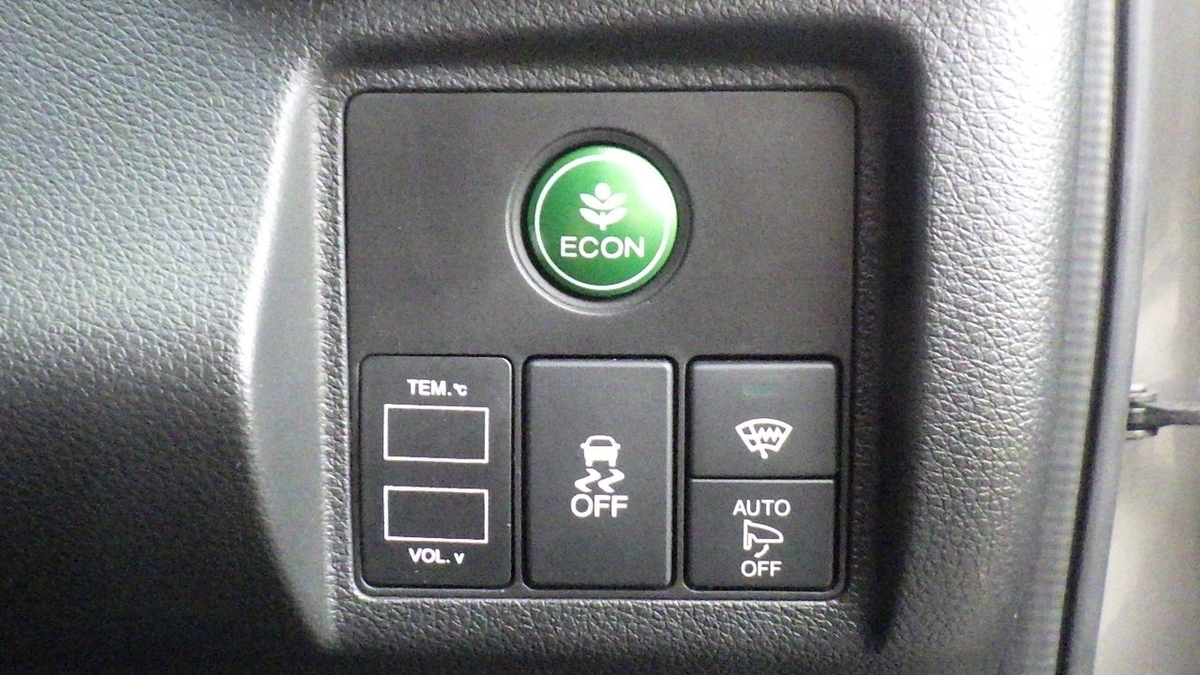

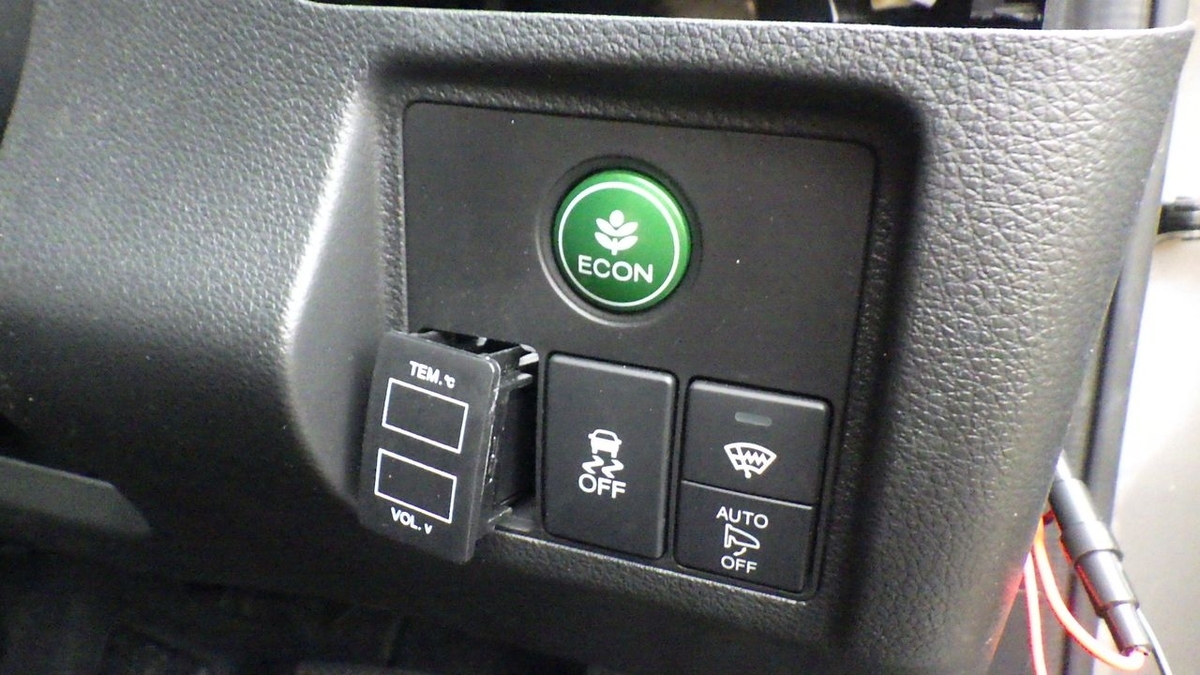

取り付け完了です。少し表示部が曲がってますけどね。笑
エンジンスタート！

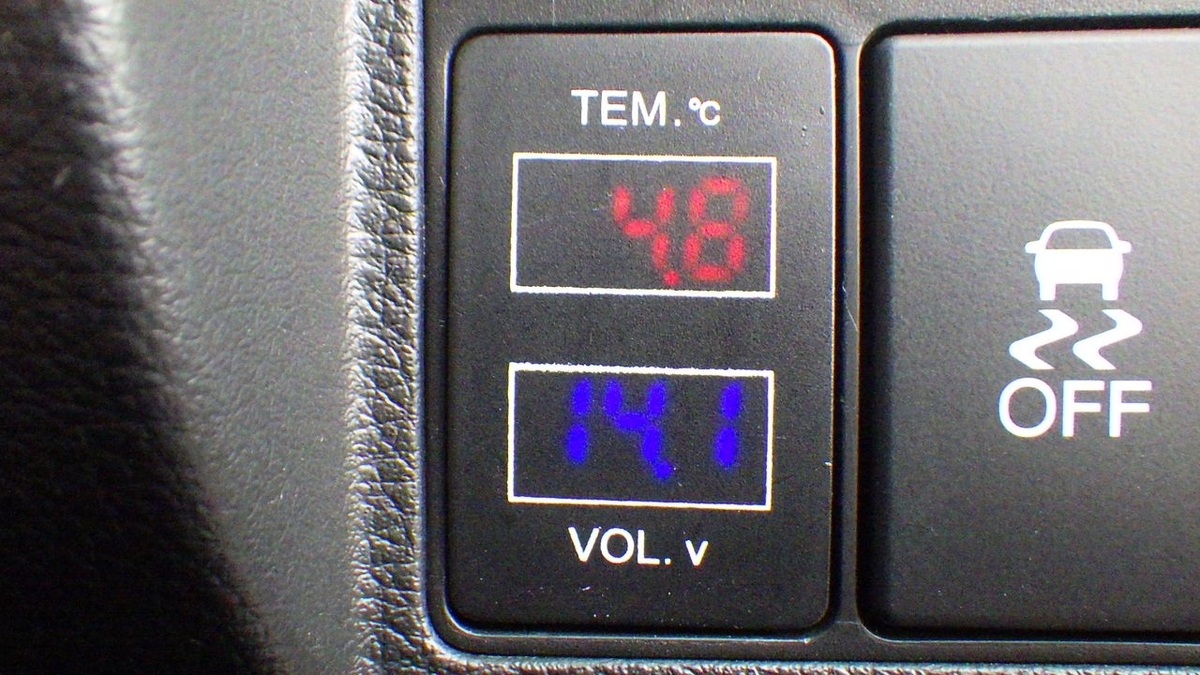

こんな感じです。取付場所にもよりますが、昼間は車内も明るいので、電圧(青)が見えにくいです。ちなみに電圧計ですが、バッテリー側で測定(テスター)した値と比べると、約0.2～0.3Vほど低く表示されます。
温度計は、別の温度計を近くに置いて比べてみると、1.5℃ほど高く表示されていました。ただ、どちらの温度が正しいのか分かりません。電圧計も温度計も多少の誤差はありますが、表示されているだけで安心感はありますね。笑
ということで、今回はここでおわりになります。
↓ 備後の徘徊人チャンネル 様の動画です ( 車外と社内の温度が知りたくて )
↓ 宮甚商店 様の動画です ( 自動車アクセサリー電源取り出し )
最後まで読んでいただき、ありがとうございます。
また見てね～
(*´∀｀)｡o○ ちょっだけ、高級車に近づいたけどね～
